Les Pompes d’Injection Mécanique : PES, MFI et Kugelfischer
Les systèmes d’injection mécanique essence représentent l’une des plus belles expressions de l’ingénierie automobile des années 50 à 80.
Notre atelier est spécialisé dans la réparation, la restauration et la calibration des trois grandes familles de pompes historiques :
Bosch PES, Bosch MFI et Kugelfischer PL.

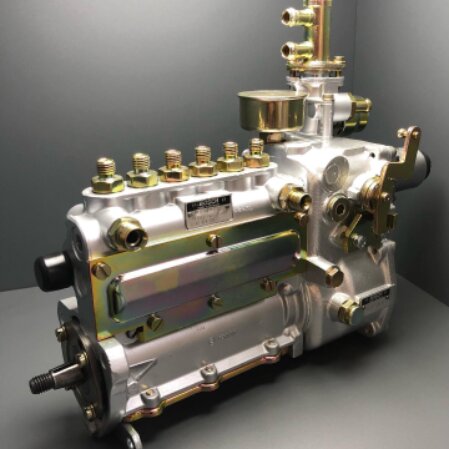

Pompe BOSCH PES
Injection mécanique à pistons radiaux
— Historique
Développée par Bosch dans les années 1950, la pompe PES (Pumpe Einspritz System) s’impose rapidement comme une référence pour les moteurs de grand tourisme.
Robuste, précise et fiable, elle équipe plusieurs modèles prestigieux européens.
— Technologie
• Architecture à pistons doseurs radiaux
• Commande par came interne
• Débit proportionnel au régime moteur et à la charge
• Correction thermique selon versions
• Réglages nécessitant métrologie et banc d’essai
— Véhicules équipés
• Mercedes Pagode W113 (230SL, 250SL, 280SL) — PES 6 KL
• Aston Martin (modèles équipés Bosch PES)
• Applications spécifiques sur moteurs européens des années 60–7

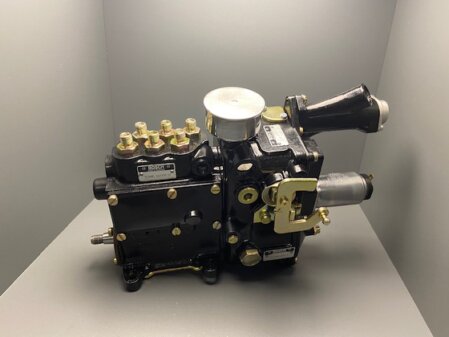

Pompe BOSCH MFI
Injection mécanique haute performance Porsche
— Historique
La pompe MFI (Mechanical Fuel Injection) est développée par Bosch pour répondre aux besoins des moteurs sportifs Porsche.
Elle apparaît en 1969 et devient un symbole de précision et de performance.
— Technologie
• Pistons doseurs axiaux
• Commande par came tridimensionnelle spécifique à chaque moteur
• Débit extrêmement précis, adapté aux hauts régimes
• Système d’enrichissement à froid intégré
• Réglages sensibles nécessitant expertise et outillage spécialisé
— Véhicules équipés
• Porsche 911 MFI : 2.0 S, 2.2 E / S, 2.4 E / S, 2.7 RS / Carrera
• Pompes Bosch 0408 : 019, 021, 025, 027, 031…

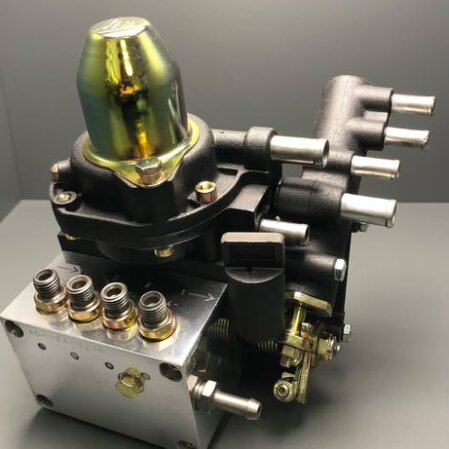

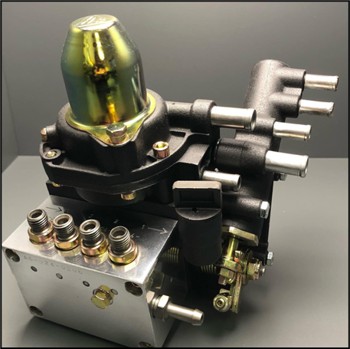

Pompe KUGELFISCHER
Injection mécanique franco-allemande
— Historique
Conçue par Hans Kugelfischer, la pompe PL devient un standard dans les années 60–70.
Elle équipe aussi bien des sportives allemandes que des berlines françaises.
— Technologie
• Pistons doseurs linéaires
• Commande par came interne
• Correction thermique par capsule ou levier
• Système robuste mais nécessitant une calibration précise
• Très sensible à l’usure des pistons doseurs
— Véhicules équipés
• BMW 2002 tii — PL06 / PL07
• Peugeot 404 Injection — PL04
• Peugeot 504 TI — PL05
• Lancia Fulvia / Flavia (versions injection)
• Applications compétition (Capri RS, BMW 2002 Turbo selon versions)
Comparatif des trois systèmes | |||
Critères | Bosch PES | Bosch MFI | Kugelfischer PL |
Architecture | Pistons radiaux | Pistons axiaux | Pistons linéaires |
Complexité | Moyenne | Très élevée | Moyenne |
Usage | Grand tourisme | Sport / compétition | Polyvalent |
Réglages | Précis | Très sensibles | Précis |
Véhicules | Mercedes, Aston Martin | Porsche 911 | Peugeot, BMW, Lancia |
Spécificité | Robustesse | Performance | Simplicité relative |
FAQ — Entretien & Préservation des Pompes d’Injection Mécanique
1. Qu’est‑ce qu’une pompe Kugelfischer, Bosch PES ou Bosch MFI ?
Les pompes d’injection mécanique Kugelfischer, Bosch PES et Bosch MFI sont des systèmes d’injection de carburant de haute précision utilisés sur des véhicules emblématiques tels que les Peugeot 404/504, Porsche 911 MFI, BMW 2002 tii, Mercedes Pagode W113, ainsi que d’autres modèles de collection.
Ces pompes assurent un dosage extrêmement précis du carburant et garantissent un mélange air‑carburant optimal, indispensable au bon fonctionnement, aux performances et à la fiabilité du moteur.
2. Quels sont les symptômes d’un problème sur une pompe Kugelfischer – Bosch PES – Bosch MFI ?
Les signes les plus courants incluent :
• Démarrage difficile ou irrégulier
• À‑coups lors de l’accélération
• Perte de puissance ou fonctionnement instable
• Consommation de carburant anormalement élevée
• Fumée noire ou blanche à l’échappement
• Bruits inhabituels provenant de la pompe
• Odeur de carburant ou traces de fuite
3. Quelles peuvent être les causes de ces dysfonctionnements ?
Les problèmes peuvent être liés à :
• Encrassement ou obstruction des filtres à carburant
• Usure des pistons doseurs, cames internes ou axes
• Vieillissement des joints, membranes ou éléments d’étanchéité
• Mauvaise lubrification interne
• Fuites sur les durites ou raccords
• Mauvais réglages ou dérive des valeurs d’origine
• Défaillance d’éléments périphériques (capteurs, relais, correcteurs thermiques selon modèles)
4. Quel entretien préventif permet de préserver ces pompes ?
Un entretien régulier est essentiel pour garantir la longévité de ces systèmes mécaniques de précision. Il peut inclure :
• Remplacement périodique des filtres à carburant
• Utilisation d’un carburant propre et de bonne qualité
• Vérification régulière des durites, raccords et étanchéités
• Contrôle des débits et courbes sur banc d’essai
• Nettoyage interne non abrasif (jamais de produits agressifs)
• Inspection des correcteurs thermiques et des systèmes d’enrichissement
• Surveillance des jeux mécaniques et de l’usure interne
5. Quand faut‑il envisager une révision complète ?
Une révision complète est recommandée lorsque :
• Le véhicule a été immobilisé plusieurs années
• La pompe présente des fuites ou des bruits anormaux
• Les performances moteur ne correspondent plus aux valeurs d’origine
• Les réglages ne tiennent plus ou dérivent rapidement
• Le moteur a subi une restauration complète
• La pompe n’a jamais été révisée depuis plus de 20–30 ans
Une révision professionnelle permet de restaurer les tolérances d’origine, de recalibrer les débits et de garantir un fonctionnement fiable pour les décennies à venir.
